电控永磁吸盘基本原理:
       采用电磁连续性和电磁场叠加原理的设计方案。电控永磁吸盘的等效电路设计方案形成多个磁系统。根据磁系统的相对速度,完成磁场表面磁场强度的总和或消除,达到吸收和卸载的目的。

电控永磁吸盘基本原理

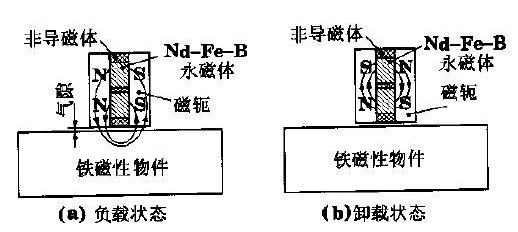

电控永磁吸盘的原理如下图所示。当电控永磁吸盘磁场处于图(a)状态时,磁感应线从磁场N极出来,然后通过铁磁材料工件返回磁场S极。这样,产品工件就可以粘在电控永磁吸盘的极表面。磁场处于图(b)状态时,磁感应线不在永磁吸盘工作的中极表面,在永磁吸盘内部结构中形成等效电路的闭合电路。电控永磁吸盘工作中极表面几乎没有磁感应线,不易吸附产品工件,可顺利卸载。
